Wodny dzwon alarmowy WMA 16

Wodny dzwon alarmowy typu WMA16 służy do akustycznej sygnalizacji zadziałania instalacji przeciwpożarowej i otwarcia stanowiska kontrolno-alarmowego w systemie tryskaczowym. Dzwon zasilany jest automatycznie energią przepływającej wody, która napędza turbinę i mechanizm młotka, który uderzając w obudowę dzwona, wydaje głośny dźwięk. Dzwon sygnalizuje pożar lub uruchomienie systemu gaśniczego, stanowiąc ważny element w instalacjach przeciwpożarowych.

Galeria:

Opis

Dane techniczne:

Przyłącze: gwint wewnętrzny NPT

wlot: 20 mm (3/4”)

wylot: 25mm (1”)

Ciśnienie robocze: 0,5 – 20,7 bar (7 – 300 psi) zgodnie UL

0,5 – 12 bar (7 – 175 psi) zgodnie CE/FM

Temperatura pracy: 0°C / +68°C

Medium: woda oraz inne ciecze obojętne

Sygnał akustyczny: 90 dB

Materiały: pokrywa dzwonu, podstawa montażowa i wałek łączący – aluminium;

wałek napędowy – stal nierdzewna 304; turbina – odlew aluminiowy;

wirnik – nylon; ramię młotka – stal nierdzewna 304; młotek – POM

Wymiary:

Zastosowanie:

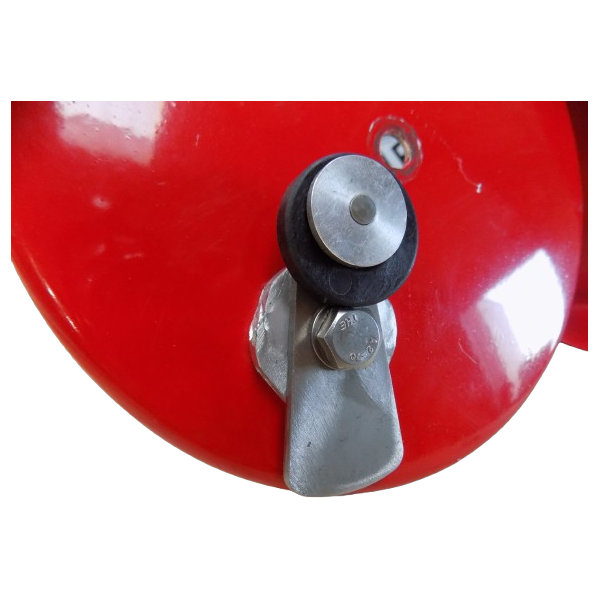

Wodny dzwon alarmowy typ WMA16 jest hydromechanicznym automatycznym urządzeniem alarmowym uruchamianym energią przepływającej wody. Kiedy stanowisko kontrolno-alarmowe (mokre, powietrzne, zalewowe, wstępnie sterowane) otworzy się, przepływająca woda dostaje się kryzowanym portem do linii alarmowej orurowania i przez filtr osadnikowy wpływa do turbiny dzwona alarmowego. Wewnątrz turbiny specjalna kryza kieruje strumień na łopaty wirnika, który obracając się napędza wał. Przepływająca przez turbinę woda wylatuje skierowanym w dół otworem wylotowym (odwodnienie). Zamocowane na końcu wałka napędowego ramię młotka, obracając się uderza w pokrywę dzwona wydając dźwięk. Do dzwona alarmowego można podłączyć nie więcej niż trzy stanowiska kontrolno-alarmowe z tej samej strefy pożarowej, które należy rozdzielić zaworami zwrotnymi.

Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez powiadomienia.
