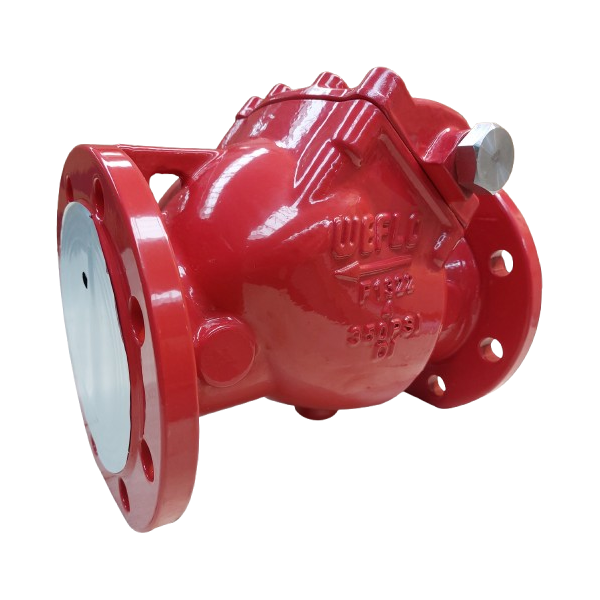

Opis
Dane techniczne:
Dostępne rozmiary: DN 50 – DN400 (2” – 16”)
Przyłącze: kołnierzowe według PN-EN 1092-2 PN16, ASME B16.1 Class 125 *
Ciśnienie robocze: 24,1 bar (350 psi)
Temperatura pracy: 0°C do +82°C
Medium: woda oraz inne ciecze obojętne
Wykończenie: zewnętrzna i wewnętrzna termicznie utwardzana
powłoka polimerowo-epoksydowa (FBE) zgodna z AWWA C550
* Możliwe inne owiercenia kołnierzy.
Konstrukcja i montaż:
▪ konstrukcja o pełnym przepływie ▪ spełnia lub przewyższa wymagania normy AWWA C508 ▪ długość zabudowy zgodna z ASTM B16.10 ▪ dodatkowe otwory gwintowany w korpusie (opcja) ▪ odkręcana pokrywa rewizyjna umożliwia wymianę części bez demontażu zaworu
▪ certyfikacja ANSI/NSF 61 & 372 – zgodność z amerykańskimi przepisami dotyczącymi produktów do wody pitnej ▪ montaż poziomy lub pionowy ▪ przy montażu na rurociągu poziomym pokrywa i sworzeń klapy powinien być ustawiony poziomo u góry ▪ przy montażu pionowym przepływ musi być skierowany do góry ▪

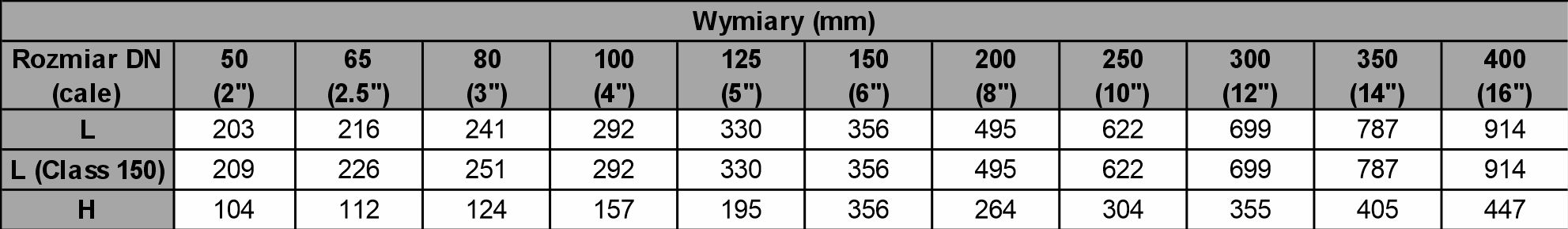

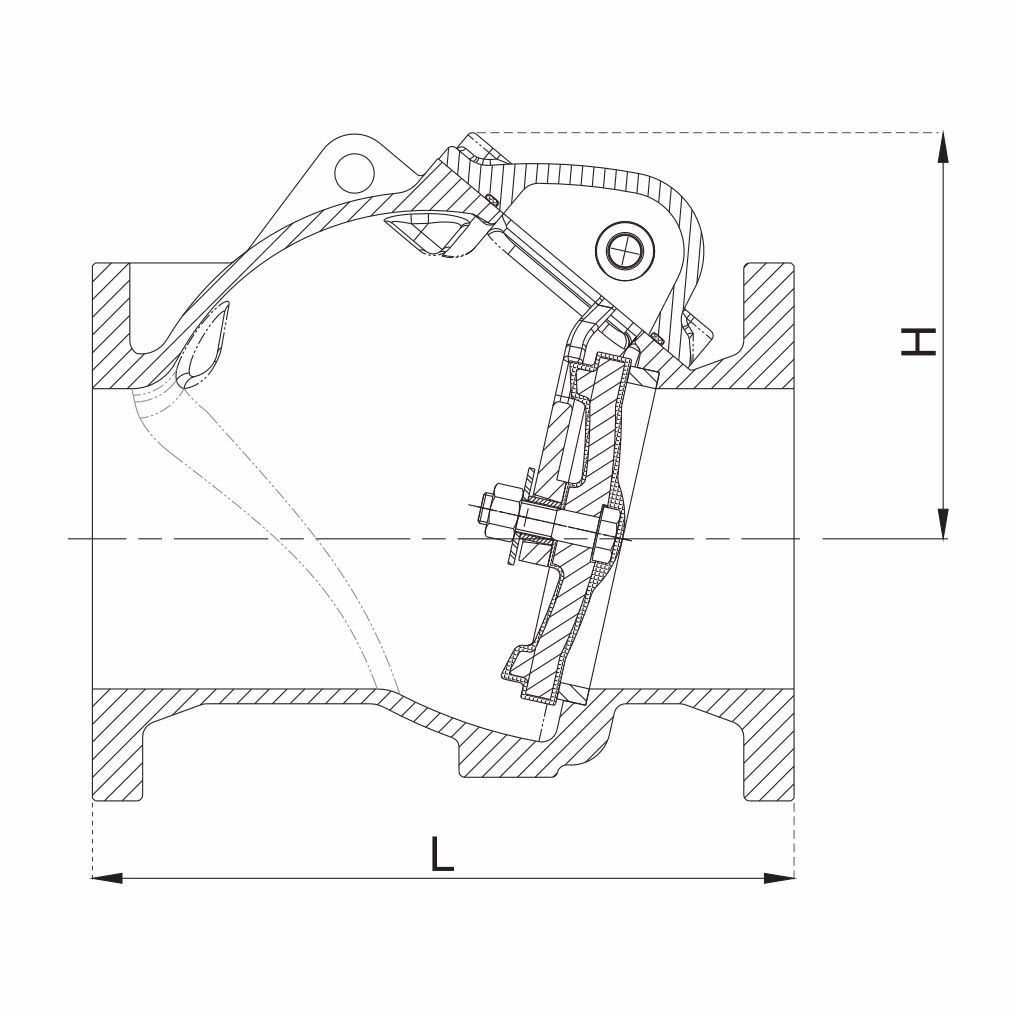

Wymiary:
Zastosowanie:
Zawory zwrotne umożliwiają przepływu wody tylko w jednym kierunku. Stosowane są najczęściej na połączeniach między różnymi rodzajami instalacji (wodociągowe, przeciwpożarowe) lub przy rozdzielaniu instalacji na mniejsze sekcje, po stronie tłocznej pomp, przy zbiornikach, na przyłączach dla straży pożarnej. Zawory zostały zaprojektowane w celu zminimalizowania uderzenia hydraulicznego spowodowanego
odwróceniem przepływu. Całkowicie zawulkanizowana klapa obciążona sprężyną zapewnia szczelne zamknięcie. Zoptymalizowana konstrukcja pozwala uzyskać niskie straty ciśnienia przy wysokich natężeniach przepływu. Otwory przyłączeniowe w korpusie zaworu (opcja) pozwalają zamontować dodatkowy osprzęt.
Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez powiadomienia.
