Opis
Dane techniczne:
Dostępne rozmiary: DN 50 – DN300 (2” – 12”)
Przyłącze: kołnierzowe według PN-EN 1092 PN10/16*
Ciśnienie robocze: 20,7 bar (300 psi)
Medium: woda oraz inne ciecze obojętne
Temperatura pracy: -10°C do +82°C
Wykończenie: zewnętrzna i wewnętrzna termicznie utwardzana powłoka polimerowo-epoksydowa (FBE) zgodna z AWWA C550
* Możliwe również inne owiercenia kołnierzy.
Konstrukcja i montaż:
konstrukcja zgodna z AWWA C515; wznoszony trzpień; masywna i wytrzymała konstrukcja pokrętła i nakrętki mocującej; wysokiej jakości regulowane grafitowe uszczelnienie trzpienia; dodatkowy otwór gwintowany BSP w korpusie (opcja); przy montażu zasuw na rurociągu poziomym trzpień powinien być ustawiony pionowo; zasuwy montowane na rurociągach pionowych powinny mieć trzpień ustawiony poziomo
Wyposażenie dodatkowe: wyłącznik krańcowy przygotowany do monitorowania położenia klina zasuwy

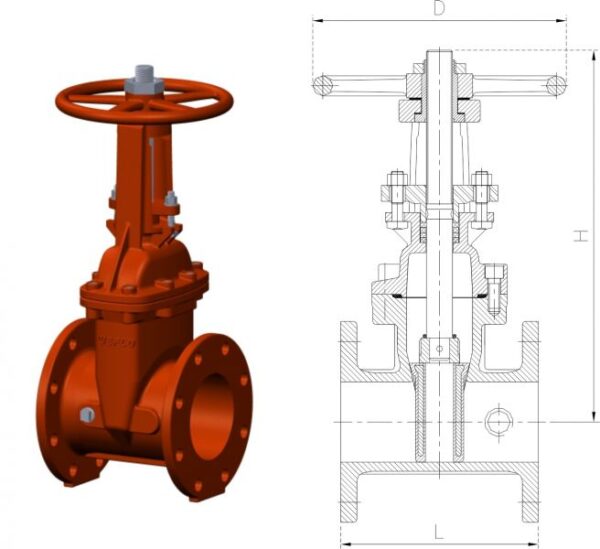

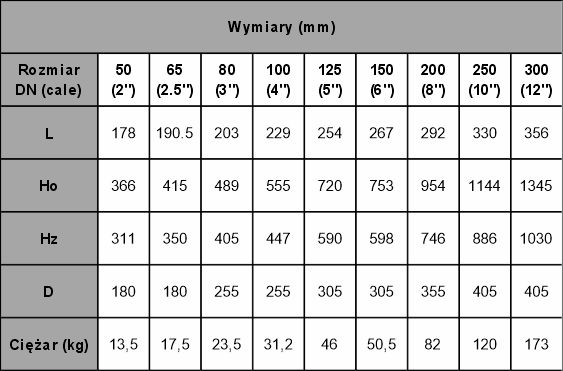

Wymiary:
Konstrukcja i materiały mogą ulec zmianie bez wcześniejszego powiadomienia.

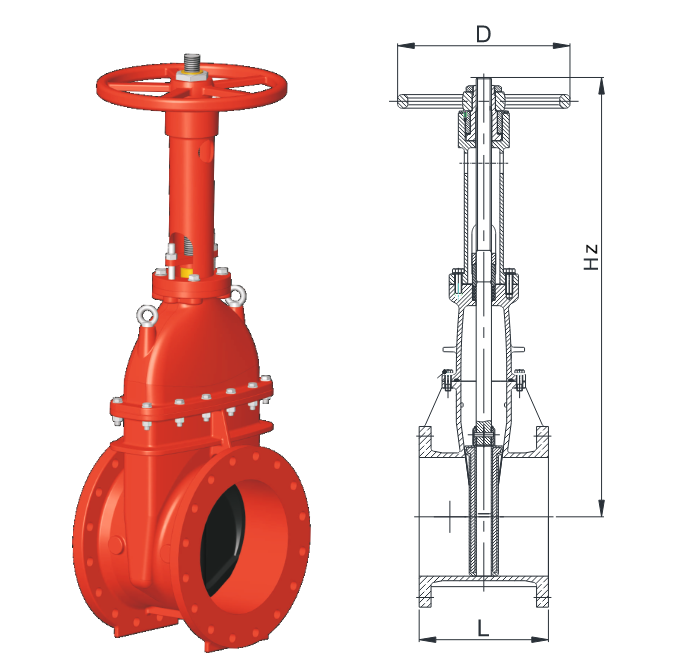

Budowa:
Zastosowanie:
Ręcznie sterowana zasuwa klinowa ze wznoszonym trzpieniem. Wznoszony trzpień jest dobrze widocznym z daleka elementem, który ułatwia określenie pozycji w jakiej znajduje się zasuwa w danym momencie. Stosowana jako podstawowa armatura odcinająca w instalacjach przeciwpożarowych zgodnych z wytycznymi NFPA/FM. Montowana w pompowniach, pod stacjami kontrolno-alarmowymi oraz jako armatura spustowa. Może być wyposażona w mikroprzełącznik do monitorowania pozycji zasuwy (pełna otwarta lub pełna zamknięta).
Dostępne wersje oraz zakres dopuszczeń i certyfikatów należy konsultować z działem technicznym.
