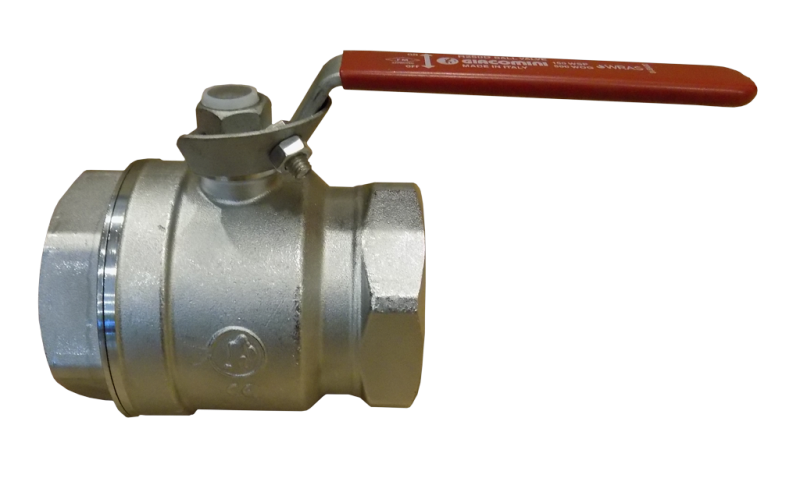

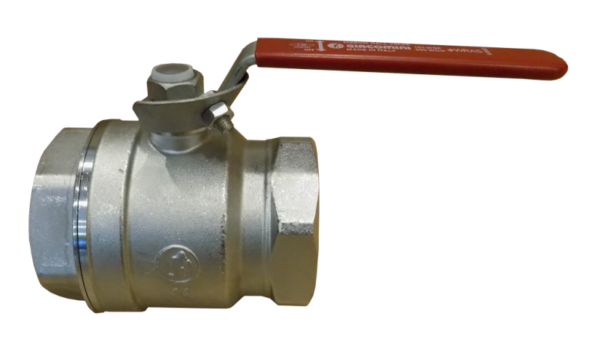

Opis

Dostępne średnice:
DN8 – DN100 (¼” – 4”)
Przyłącze: gwint wewnętrzny (ISO228)
Maksymalne ciśnienie pracy dla wody przy 20°C:
DN8 – DN25 = 42 bar (600psi)
DN32 – DN50 = 35 bar (500psi)
DN65 – DN100 = 28 bar (400psi)
Maksymalna temperatura pracy dla suchej pary nasyconej: 185°C przy 1,05 bar (15 psi)
Minimalna temperatura pracy: -20°C przy 50% roztworze glikolu



Budowa:

korpus – mosiądz MS58; kula – kuty mosiądz MS58 z powłoką chromowo-niklową; uszczelnienie trzpienia – Viton i PTFE; uszczelnienie gniazda kuli PTFE; dźwignia – stal z powłoką PVC; śruba i blokady położenia dźwigni – stal z powłoką antykorozyjną
Opcja: blokada dźwigni zaworu dostępna dla średnic ⅜ – 2”

Wymiary:

Montaż blokady dźwigni zaworu:

Zastosowanie:

Ręcznie sterowane zawory kulowe do instalacji wodnych, grzewczych, chłodniczych, instalacji gazów bezpiecznych. Mogą być używane jako zawory odwadniające i jako wyposażenie przy zaworach kontrolno-alarmowych. Konstrukcja umożliwia założenie blokady pod dźwignię, która blokuje położenie zaworu w pozycji otwartej lub zamkniętej. Blokada ogranicza możliwość użycia zaworu przez osoby niepowołane. Istnieje również możliwość monitorowania pozycji zaworów (otwarty lub zamknięty).

Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez powiadomienia.

---
