Opis
Dostępne rozmiary: DN 50 – DN300 (2” – 12”)
Przyłącze: rowkowane według VdS 2100-08
Ciśnienie robocze: 16 bar (230 psi)
Zabudowa: według EN 558 (typoszereg 3)
Medium: woda oraz inne ciecze obojętne
Wykończenie: zewnętrzna i wewnętrzna powłoka epoksydowa (FBE) zgodna z AWWA C550
*Możliwe inne owiercenia kołnierzy.
Wymiary:
Konstrukcja i montaż:
▪ konstrukcja o pełnym przepływie zgodna z VdS 2100-08 ▪ niewznoszony trzpień ▪ potrójne uszczelnienie trzpienia typu O-ring ▪ zintegrowany wskaźnik położenia ▪ wyposażona w zestaw do montażu monitoringu ▪ przy montażu zasuw na rurociągu poziomym trzpień powinien być ustawiony pionowo ▪ zasuwy montowane na rurociągach pionowych powinny mieć trzpień ustawiony poziomo
Wyposażenie dodatkowe: wyłącznik krańcowy przygotowany do monitorowania położenia klina zasuwy (pozycja otwarta lub pozycja zamknięta)
Zastosowanie:

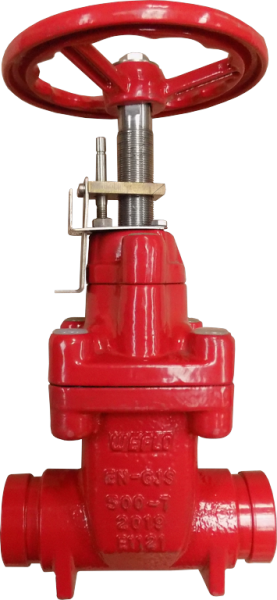

Ręcznie sterowana zasuwa klinowa z niewznoszonym trzpieniem wyposażona w zintegrowany wskaźnik położenia zasuwy. Może być używana jako armatura odcinająca w instalacjach przeciwpożarowych, w pompowniach, na rozgałęzieniach instalacji, jako armatura spustowa oraz na zewnątrz budynków. Zasuwa jest przygotowana do montażu mikroprzełącznika monitorującego stan położenia zasuwy (pełna otwarta lub pełna zamknięta).
Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez powiadomienia.
