Opis
Dostępne rozmiary: DN50 – DN300 (2” – 12”)
Przyłącze: kołnierzowe według ANSI B16.5 150/300 lub PN10/16/25*
Ciśnienie pracy:
17,2 bar (250 psi) ANSI 150
20,7 bar (300 psi) ANSI 300
Zakres regulacji ciśnienia: 1,4 – 13,8 bar (20 – 200 psi) dla klasy ANSI150/300
6,9 – 20,7 bar (100 – 300 psi) dla klasy ANSI 300
Medium: woda oraz inne ciecze obojętne
Temperatura pracy: do +82°C (woda)
Wykończenie: wewnętrzna i zewnętrzna powłoka epoksydowa
Materiały: Korpus i pokrywa – żeliwo sferoidalne ASTM A 536/EN-GJS-400, brąz aluminiowo-niklowy ASTM B148. Możliwe wykonania z innych materiałów.
Standardowe elementy wewnętrzne zaworu – gniazdo i podkładka dysku ze stali nierdzewnej 316; trzpień i tuleja prowadząca pokrywy stal nierdzewna 303.
Standardowy osprzęt orurowania pilota sterującego – brąz ASTM B62 i stal nierdzewna 303, orurowanie ze stali nierdzewnej 303, kształtki ze stali nierdzewnej 316. (standardowe wykonanie UL na rynek europejski)
Elementy uszczelnienia zaworu głównego i pilota – membrana i dysk z kauczuku syntetycznego Buna-N®.
*Możliwe wykonania z przyłączem rowkowanym oraz inne owiercenia kołnierzy. Szczegółowe informacje dostępne na zapytanie.
Wymiary:
Zastosowanie:

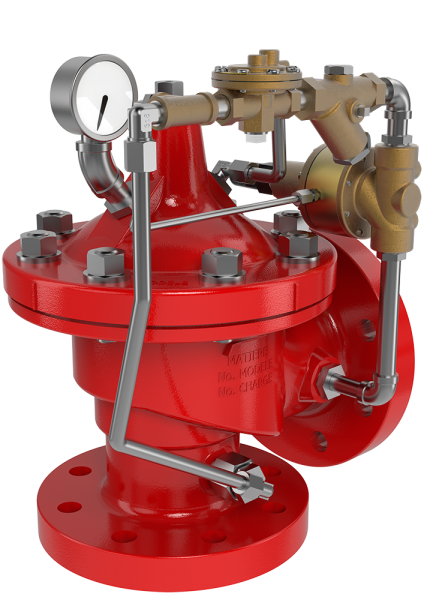

Zawór upustowy (nadmiarowy) model 50B-4KG1/2050B-4KG1 został specjalnie zaprojektowany do pracy w pompowych instalacjach gaśniczych. Automatycznie uwalnia nadmiar ciśnienia w instalacji przeciwpożarowej na odcinku tłoczenia pomp.
Zaprojektowany w taki sposób, aby umożliwić odprowadzenie całej wydajności znamionowej pompy i nie dopuścić do wzrostu ciśnienia powyżej 125% wartości ustawionego na zaworze ciśnienia. Sterowany obwodowo pilotem, utrzymuje podczas tłoczenia wody przez pompy stałe ciśnienie w instalacji, w wąskich granicach w miarę zmian zapotrzebowania. Zapewnia szybkie otwarcie w celu utrzymania stałego ciśnienia w rurociągu i stopniowe zamykanie ograniczając uderzenia hydrauliczne. Pracuje w szerokim zakresie natężeń przepływu.
Ciśnienie na wylocie zaworu nie ma wpływu na jego nastawę.
Podczas rozruchu pompy, zawór nadmiarowy otwiera się i zamyka okresowo (praca modulowana) tak, aby zmniejszać nadmiar ciśnienia spowodowany wydajnością pomp, a utrzymywać nadciśnienie w układzie tłoczenia pomp. Kiedy zapotrzebowanie na wodę w instalacji pożarowej obniży się lub całkowicie zaniknie, zawór otwiera się kierując cały wydatek do odpływu, umożliwiając zatrzymanie pompy bez wywoływania uderzenia hydraulicznego. Jego ponowne zamknięcie powinno być szczelne w granicach 5% nastawy ciśnienia. Należy pamiętać, że jeżeli model 50B-4KG1 ma być używany w trybie ciągłym do utrzymywania ciśnienia w instalacji pożarowej, należy zapewnić odpowiednie przeciwciśnienie w zaworze, aby zapobiec uszkodzeniom spowodowanym kawitacją.
Istnieje możliwość wykonania zaworu z różnych materiałów, w tym również z tytanu.
Dostępny również w wersji z wyposażeniem antykawitacyjnym 50B-4KG1KOL/2050B-4KG1KOL.
Dostępne wersje wykonania oraz zakres certyfikacji należy konsultować z działem technicznym.
