Opis
Dane techniczne:
Dostępne rozmiary: DN 50 – DN300 (2” – 12”)
Przyłącze: rowkowane według AWWA C606 lub wymiarów metrycznych
Ciśnienie robocze: 20,7 bar (300 psi)
Medium: woda oraz inne ciecze obojętne
Temperatura pracy: – 10°C do +82°C
Wykończenie: zewnętrzna i wewnętrzna powłoka epoksydowa (FBE) zgodna z AWWA C550
Konstrukcja montaż:
▪ konstrukcja o pełnym przepływie zgodna z AWWA C515 ▪ długość zabudowy zgodna z ASTM B16.10 oraz EN558 seria 3 ▪ niewznoszony trzpień ▪ trzpień może być wykonany z brązu ASTM B150 lub innego gatunku ▪ możliwość wykonania trzpienia ze stali nierdzewnej ASTM A276 gatunek 316 ▪ masywna i wytrzymała konstrukcja pokrętła oraz nakrętki mocującej ▪ wysokiej jakości grafitowe, regulowane uszczelnienie dławnicy ▪ dodatkowy otwór gwintowany NPT w korpusie ▪ przy montażu zasuw na rurociągu poziomym trzpień powinien być ustawiony pionowo ▪ zasuwy montowane na rurociągach pionowych powinny mieć trzpień ustawiony poziomo
Wyposażenie dodatkowe: wyłącznik krańcowy przygotowany do monitorowania położenia klina zasuwy (pozycja otwarta)
Konstrukcja i materiały mogą ulec zmianie bez wcześniejszego powiadomienia.
Wymiary:
Zastosowanie:

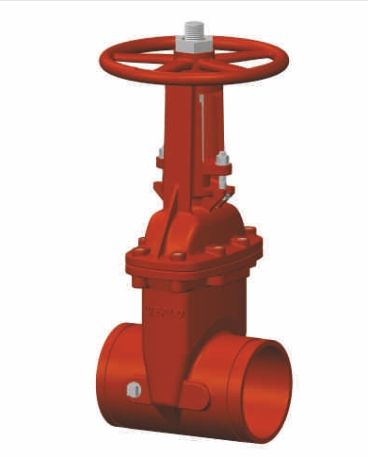

Ręcznie sterowana zasuwa klinowa z wznoszonym trzpieniem. Wznoszony trzpień jest dobrze widocznym elementem, który ułatwia określenie pozycji w jakiej znajduje się klin zasuwy. Używana jak armatura odcinająca w pompowniach czy na rozgałęzieniach instalacji. Może być wyposażona w mikroprzełącznik do monitorowania pozycji zasuwy (pełna otwarta).
Dostępne wersje oraz zakres dopuszczeń i certyfikatów należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez wcześniejszego powiadomienia.
