Opis
Dane techniczne:
Dostępne średnice: DN25 (1”), DN50 (2”)
Przyłącze: gwintowane (BSP)
Maksymalne ciśnienie pracy: 25 bar (360psi)
Maksymalna temperatura czynnika: 185°C – 10 bar (145psi)
Dostępne dysze zwężające:
DN25 – 3/8” (K57), ½” (K80), 17/32” (K115), 5/8” ELO (K160), ¾” (K202), 15/16” (K242)*
DN50 – 1 5/64” (K320), 1 9/64” (K360)*
*współczynnik K według jednostek SI (metryczne)
Elementy składowe:
zawór kulowy Rd250
dysza testowa
Przyłącze: gwintowane (BSP)
Maksymalne ciśnienie pracy: 25 bar (360psi)
Maksymalna temperatura czynnika: 185°C – 10 bar (145psi)
Dostępne dysze zwężające:
DN25 – 3/8” (K57), ½” (K80), 17/32” (K115), 5/8” ELO (K160), ¾” (K202), 15/16” (K242)*
DN50 – 1 5/64” (K320), 1 9/64” (K360)*
*współczynnik K według jednostek SI (metryczne)
Elementy składowe:
zawór kulowy Rd250
dysza testowa

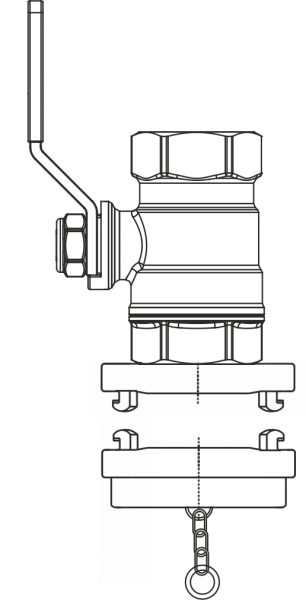

Wymiary:

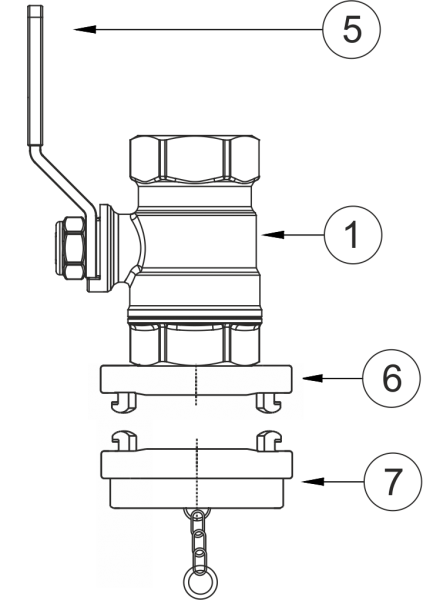

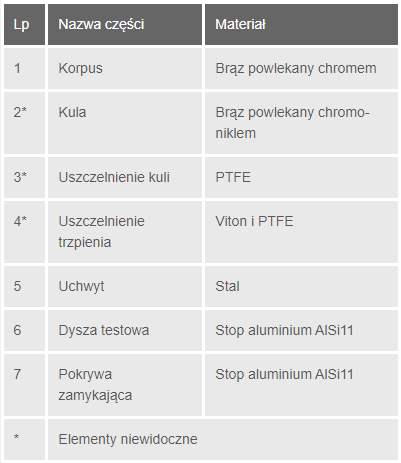

Budowa:


Zastosowanie:
Ręcznie sterowane zawory kulowe gwintowane z nasadą testową. W stałych instalacjach gaśniczych używane w trakcie testów sprawdzających poprawność działania. Umożliwiają również odwodnienie instalacji. Odgałęzienie testowe wyposażone w stałą dyszę ustalającą współczynnik wypływu z zaworu. Należy dobrać odpowiedni rozmiar dyszy na odgałęzieniu testowym zgodny ze współczynnikiem wypływu tryskaczy, które są zamontowane na instalacji. Każda dysza zwężająca ma trwałe oznaczenie współczynnika przepływu (Kv). W trakcie przeprowadzania testów należy zostawić swobodny wypływ z zaworu. Przy montażu ważne jest ustalenie właściwego położenia zaworu i kierunek wylotu. Zawór może być wyposażony w dodatkową pokrywę zamykającą wypływ z zaworu.
