Opis
Dane techniczne:
Dostępne rozmiary: DN350 – DN600 (14” – 24”)
Przyłącze: kołnierzowe według PN-EN 1092 PN10/16*
Ciśnienie pracy: 17,2 bar (250 psi) dla DN350 – DN450
13,7 bar (200 psi) dla DN500 – DN600
Medium: woda oraz inne ciecze obojętne
Temperatura pracy: -10°C do +82°C
Wykończenie: wewnętrzna i zewnętrzna termicznie nakładana powłoka epoksydowa (FBE) zgodna z AWWA C550
*Możliwe inne owiercenia kołnierzy.
Wyposażenie dodatkowe: pionowy wskaźnik położenia zasuwy model F0601-IP z wewnętrzną przekładnią zmniejszającą moment obrotowy; poziomy wskaźnik położenia zasuwy model F0600-WP; wyłącznik krańcowy przygotowany do monitorowania położenia klina zasuwy montowany na wskaźniku położenia
Wymiary:

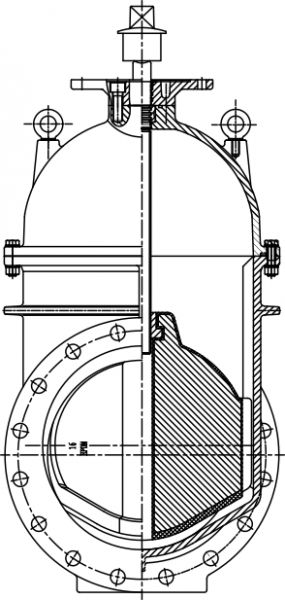

Konstrukcja i montaż:
konstrukcja zgodna z AWWA C515; niewznoszony trzpień; potrójne uszczelnienie trzpienia typu O-ring; dodatkowy otwór gwintowany (NPT) w korpusie; przy montażu zasuw na rurociągu poziomym trzpień powinien być ustawiony pionowo; zasuwy montowane na rurociągach pionowych powinny mieć trzpień ustawiony poziomo
Zastosowanie:
Ręcznie sterowana zasuwa klinowa z niewznoszonym trzpieniem. Konstrukcja zasuwy umożliwia montaż wskaźnika (pionowy lub poziomy) pokazującego stan położenia klina zasuwy. Pionowy wskaźnik do zasuwy model F0601-IP wyposażony jest w wewnętrzną przekładnię, która zmienia moment obrotowy i siłę potrzebną do zamknięcia lub otwarcia zasuwy. Wskaźnik zasuwy umożliwia montaż opcjonalnego zestawu monitorującego stan położenia zasuwy (całkowicie otwarta lub całkowicie zamknięta). Stosowana jako podstawowa armatura w instalacjach przeciwpożarowych zgodnych z wytycznymi NFPA/FM. Montowana w pompowniach, na rozgałęzieniach instalacji, na zewnątrz budynków w gruncie, jako zasuwa odcinająca przy hydrantach zewnętrznych.
Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym. Konstrukcja i materiały mogą ulec zmianie bez powiadomienia.
